Закон Ома для полной цепи

• Участки цепи постоянного тока, включающие источники тока, называются неоднородными.
• Полная цепь — цепь, содержащая источник тока, или цепь, содержащая ЭДС.

• Источник тока обладает своим сопротивлением, которое называется внутренним сопротивлением $𝑟$ этого источника.

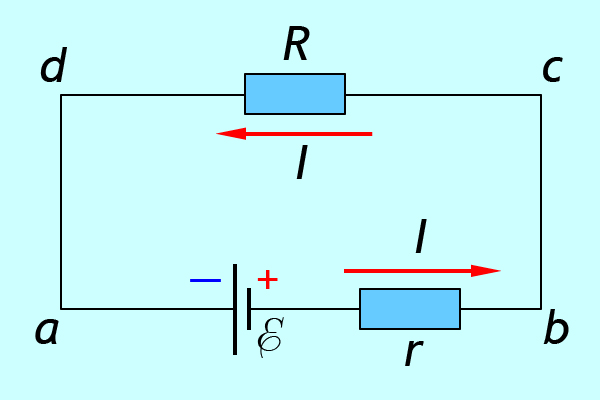

• Закон Ома для полной цепи. Сила тока в полной цепи равна электродвижущей силе источника, делённой на сумму сопротивлений однородного и неоднородного участков цепи:

$𝐼=\frac{ℰ}{𝑅+𝑟}.$

• Если точки $𝑎$ и $𝑏$ замкнуть проводником, сопротивление которого мало по сравнению с внутренним сопротивлением источника $\left(𝑅\ll 𝑟\right),$ тогда в цепи потечёт ток короткого замыкания ${𝐼}_{кз}$:

${𝐼}_{кз}=\frac{ℰ}{𝑅}.$

• Если внешняя цепь разомкнута, то разность потенциалов на полюсах разомкнутой батареи равна её ЭДС.

• Если внешнее нагрузочное сопротивление $𝑅$ включено, и через батарею протекает ток $𝐼,$ разность потенциалов на её полюсах становится равной

${\mathrm{\Delta }\mathrm{\phi }}_{𝑏𝑎}=ℰ-𝐼𝑟.$
