- Сумматор – это цифровая схема, выполняющая операцию сложения. Существует два основных типа: полусумматор и полный сумматор. Сумматоры используются в арифметических логических устройствах, таких как процессоры и цифровые схемы, для выполнения операций сложения.

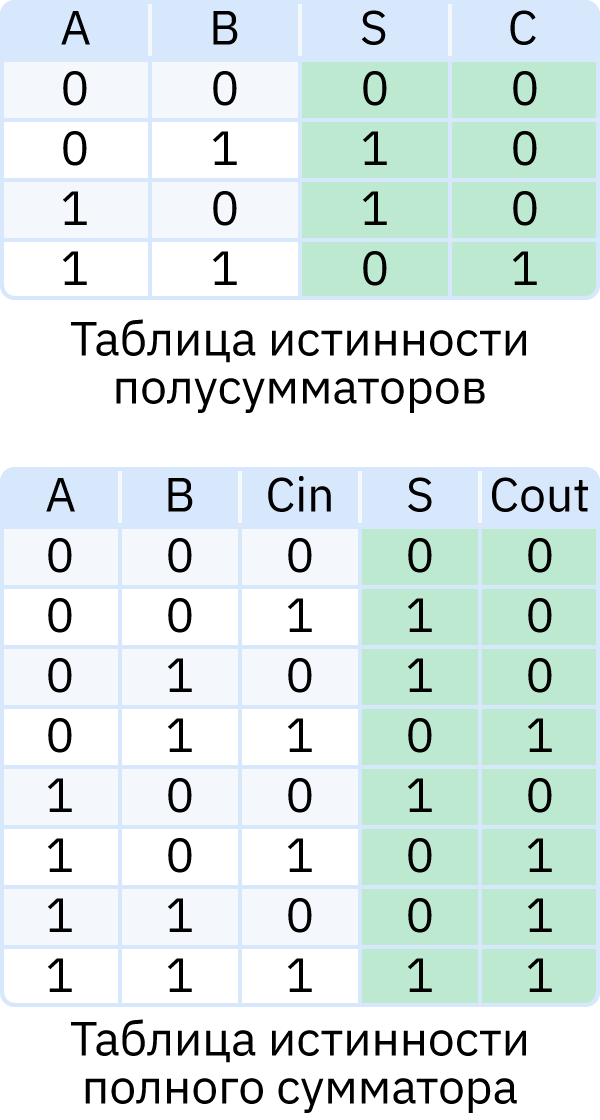

- Полусумматор – это цифровое устройство, которое выполняет сложение двух двоичных битов, генерируя сумму и перенос. Полусумматор принимает два двоичных входа (A и B) и выдает два выхода: сумму (S) и перенос (C). Логические функции:
- Сумма: S = A ⊕ B
- Перенос: C = A ∧ B
- Полный сумматор – это цифровая логическая схема, которая принимает на вход три двоичных бита: два операнда (A и B) и бит переноса (Cin) из предыдущего разряда, и выдает два выхода: сумму (S) и бит переноса (Cout) для следующего разряда. Логические функции:
- Сумма: S = A ⊕ B ⊕ Cin
- Перенос: Cout = (A ∧ B) ∨ (Cin ∧ (A ⊕ B))
- Многоразрядный последовательный сумматор – это цифровая схема, предназначенная для выполнения сложения двух многобитных двоичных чисел последовательно, разряд за разрядом, с учетом переноса между разрядами.
