Трансформаторы

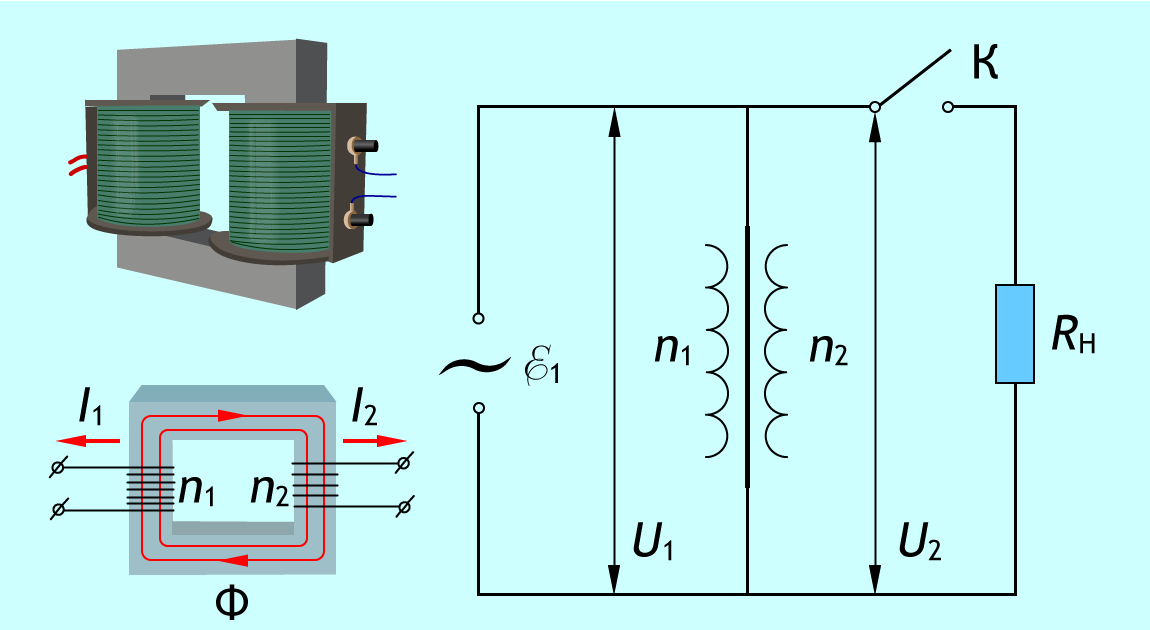

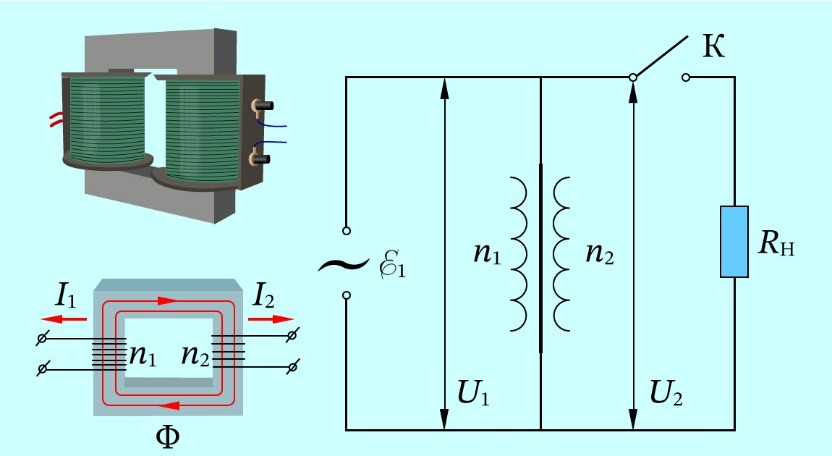

Простейший трансформатор
и его электрическая схема

Трансформатор – устройство для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты.
Трансформатор состоит из двух или более обмоток на общем замкнутом сердечником (магнитопроводе). Первичная обмотка подключается к источнику электроэнергии, все остальные обмотки, вторичные, подключаются к потребителям электроэнергии (нагрузке).
Идеальный трансформатор – модель, в которой отсутствуют потери.
При подаче переменного напряжения на первичную обмотку во вторичной возникает ЭДС индукции, амплитудное значение которой зависит от соотношения числа витков в обмотках:
$\frac{U_{1}}{U_{2}} = \frac{n_{1}}{n_{2}} = K .$
Величина K называется коэффициентом трансформации. При K ＜ 1 трансформатор повышающий, а при K ＞ 1 – понижающий.
Отношение мощности P₂, потребляемой нагрузкой, к мощности P₁, потребляемой первичной обмоткой, называется КПД трансформатора:
$η = \frac{P_{2}}{P_{1}} = \frac{I_{2} U_{2} cos φ_{2}}{I_{1} U_{1} cos φ_{1}},$
где $cos φ_{1}$ и $cos φ_{2}$ – коэффициенты мощности первичной обмотки и нагрузки, соответственно.
