Параллельное и последовательное соединение конденсаторов

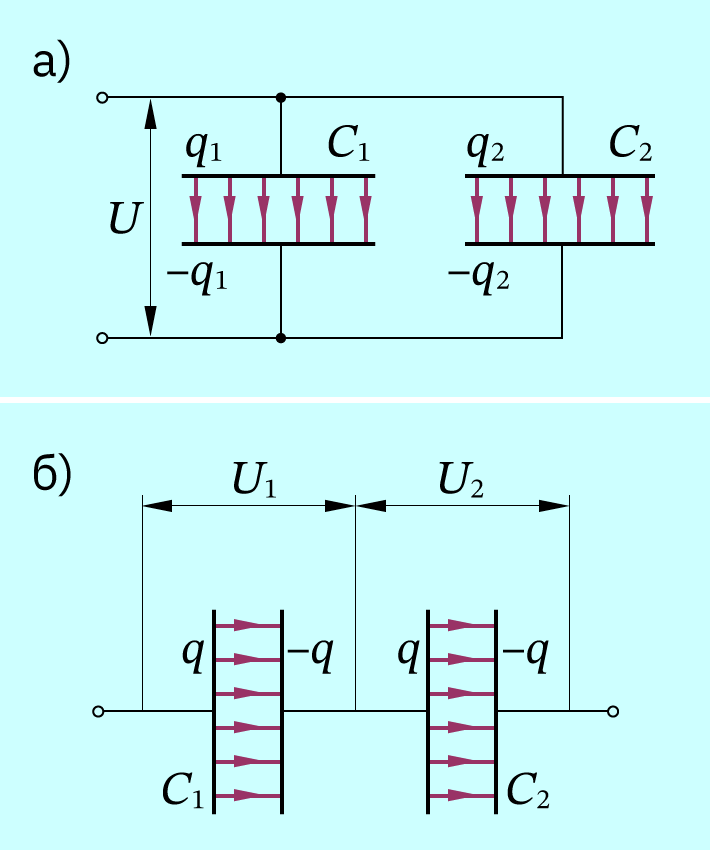

Параллельное (а) и последовательное (б) соединение конденсаторов

• При параллельном соединении двух конденсаторов ёмкостью C₁ и C₂ их обкладки соединяются попарно.

  • Разность потенциалов на конденсаторах одинакова:

${𝑈}_1={𝑈}_2=𝑈.$

• Общая ёмкость C системы увеличивается:

$𝐶={𝐶}_1+{𝐶}_2.$

• При последовательном соединении двух конденсаторов ёмкостью C₁ и C₂ отрицательная обкладка одного конденсатора соединяется с положительной обкладкой другого.

  • Заряды на конденсаторах одинаковы:

${𝑞}_1={𝑞}_2=𝑞.$

• Общая ёмкость C системы уменьшается:

$\frac{1}{𝐶}=\frac{1}{{𝐶}_1}+\frac{1}{{𝐶}_2}.$
